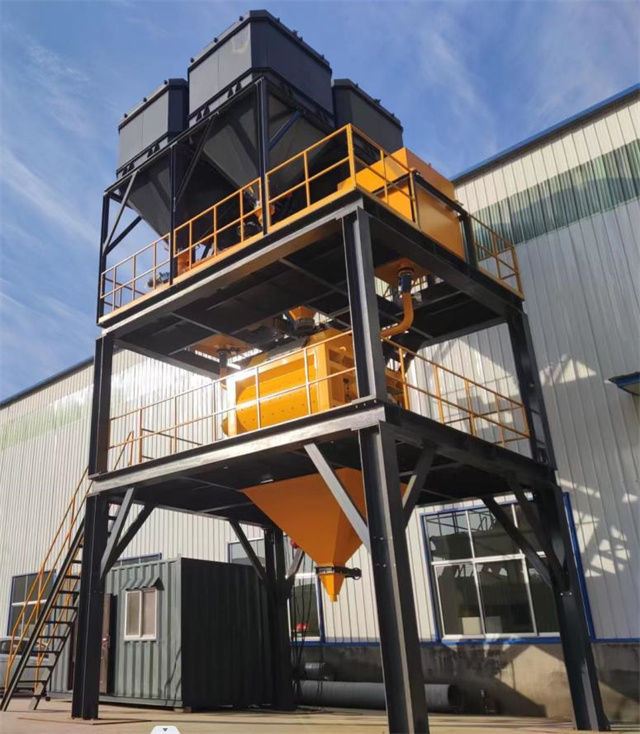

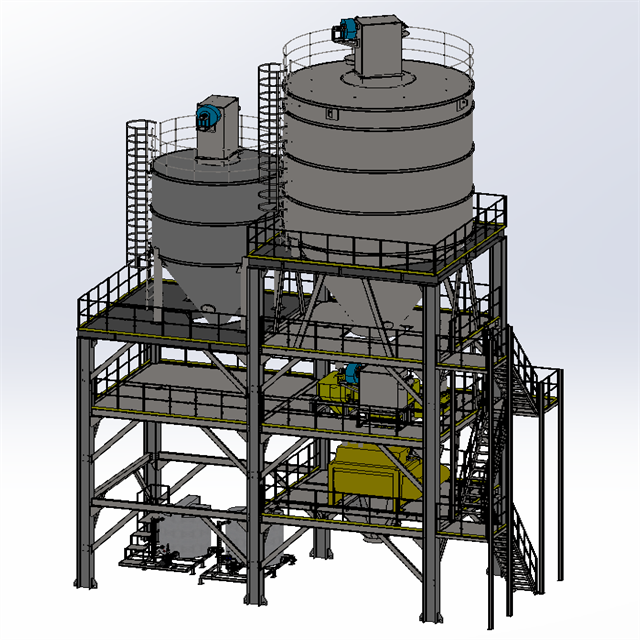

垃圾焚烧厂飞灰固化设备

▶ 搅拌系统

• 管路改用筒盖不锈钢管路及直喷嘴形式，筒盖采用大开口敞开式结构，具有耐腐蚀，防堵塞下水迅速等特点；
• 针对飞灰特殊性质设计了大圆弧卸料门结构，使飞灰卸料迅速，干净；
• 轴端采用耐腐蚀材料，使轴端使用寿命长；
• 皮带传动装置避免出现闷机造成电机损害；

▶ 飞灰/水泥称量装置

飞灰/水泥称量装置由秤斗，蝶形翻转料门及传感器等组成，该装置安在搅拌机上方，秤斗上设有入料口及除尘管。由螺旋输送来的粉状物料，通过导料袋入料口进入秤斗内，在计量过程中一些粉状物随空气由均压管直接进入到搅拌机内。避免了粉尘飞扬，该装置可实现2—3种物料累加计量。

▶ 供水系统

本系统由水箱、水泵及水计量装置等组成。水计量方式电子秤计量，根据配比,由水秤称量到指定值后,由设定指令关启,完成一次计量过程，该系统结构简单，计量准确，科学可靠,是一种先进的计量形式，管路采用PPR热熔管，耐腐蚀，使用寿命长。

▶ 控制系统

该生产线采用了先进的控制系统，采用PLC+称重仪表+工控机控制，可实现全自动工作循环，半自动和手动工作循环，以满足不同施工需要，具有模拟显示和配比显示功能，可储存10种配比，同时设有故障报警及配比打印等功能，即操作简单便于管理。

▶ 螯合剂配置及输送系统

本系统是由一个独立的螯合剂搅拌筒、耐腐泵、电磁阀及管路原件组成。计量方式是电子计量式，由耐腐泵泵入螯合剂秤中，再把计量后螯合剂放入水的计量斗中，然后和水、螯合剂一起放入搅拌主机，管路采用PPR热熔管，耐腐蚀，使用寿命长。

▶ 飞灰固化气路系统

本系统由（主气源用户方提供）管路油水分离器、油雾器、电磁阀等组成。飞灰称、水泥秤、水秤、螯合剂秤料门气动蝶阀，用电磁阀开启关闭。

▶ 成型系统

飞灰成型系统由皮带输送、成型机及成型输送装置组成。
